混凝土作為建筑工程領(lǐng)域廣泛應(yīng)用的關(guān)鍵材料，其內(nèi)部結(jié)構(gòu)具有顯著的多相性與非勻質(zhì)性特征。從宏觀層面審視，混凝土呈現(xiàn)出粗骨料鑲嵌于砂漿基體之中的獨(dú)特構(gòu)造形式。而深入到微觀層面，水泥漿體則是由固相、液相以及孔等不同相態(tài)共同構(gòu)成的復(fù)雜體系。值得注意的是，即便在未額外摻加引氣劑或引氣型外加劑的常規(guī)情形下，混凝土內(nèi)部依然天然含有一定數(shù)量的氣體成分。

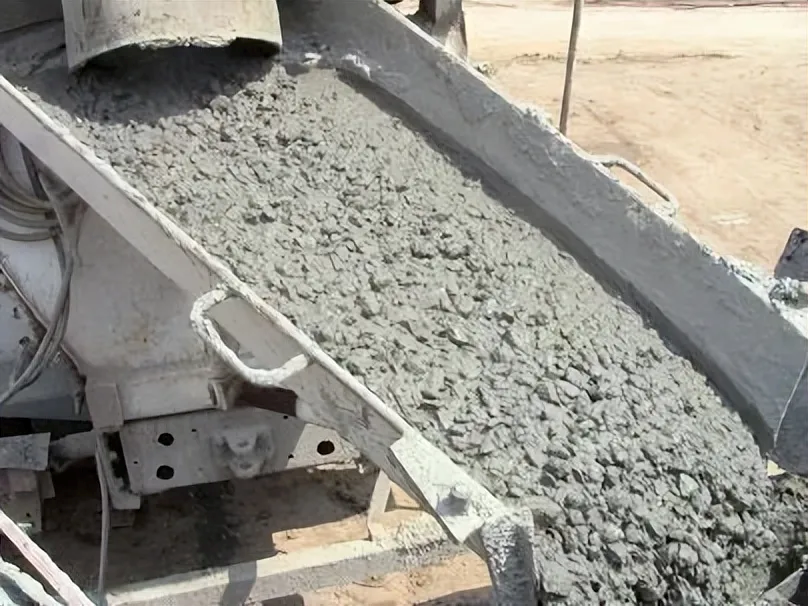

在現(xiàn)代混凝土工程實(shí)踐中，為了切實(shí)保障泵送混凝土具備良好的可泵性以及在長(zhǎng)期使用過(guò)程中的耐久性，往往會(huì)在混凝土配合比設(shè)計(jì)時(shí)加入適量的引氣劑。引氣劑的引入能夠在多個(gè)維度上對(duì)混凝土性能產(chǎn)生積極影響，它可以有效地改善新拌混凝土拌合物的和易性，使得混凝土在攪拌、運(yùn)輸以及澆筑等施工環(huán)節(jié)中表現(xiàn)出更為優(yōu)異的流動(dòng)性與可塑性；同時(shí)，對(duì)于硬化后的混凝土而言，引氣劑有助于提升其耐久性，增強(qiáng)混凝土抵抗外界環(huán)境侵蝕的能力。然而，引氣劑的使用并非多多益善，當(dāng)引氣量超出合理范圍，即有害氣泡過(guò)多時(shí)，將會(huì)對(duì)混凝土的強(qiáng)度性能產(chǎn)生直接且顯著的負(fù)面影響。這是因?yàn)檫^(guò)多的大尺寸氣泡會(huì)在混凝土內(nèi)部形成應(yīng)力集中區(qū)域，破壞混凝土基體的連續(xù)性與密實(shí)性，從而削弱其承載能力。

混凝土中氣泡的分布狀況，涵蓋氣孔的尺寸大小、氣泡的數(shù)量多寡以及其在混凝土基體中的分布格局等多個(gè)方面，均會(huì)對(duì)混凝土的和易性、強(qiáng)度以及耐久性等關(guān)鍵性能指標(biāo)產(chǎn)生極為明顯的影響。基于氣泡尺寸的差異，混凝土中的氣泡可被細(xì)致地劃分為不同類(lèi)型：其中，尺寸達(dá)到 100nm 及以上的氣泡被界定為大害泡，這類(lèi)氣泡由于體積較大，在混凝土內(nèi)部容易形成較大的空隙，對(duì)混凝土的結(jié)構(gòu)完整性和力學(xué)性能危害較大；尺寸處于 100 - 50nm 區(qū)間的氣泡被稱為中害泡，其危害程度相對(duì)次之；而 50 - 20nm 的氣泡則被定義為低害泡或無(wú)害泡，在一定程度上對(duì)混凝土性能的影響較為有限；值得一提的是，尺寸小于 20nm 的氣泡被視作有益氣泡。從混凝土結(jié)構(gòu)理論的角度深入分析，當(dāng)混凝土中的含氣量處于適宜范圍，且微小氣泡能夠均勻分布并保持密閉獨(dú)立狀態(tài)時(shí)，這些直徑極小的氣泡所形成的空隙屬于毛細(xì)孔范疇，也可稱之為無(wú)害孔或低害孔。在這種理想狀態(tài)下，這些微小氣泡不但不會(huì)對(duì)混凝土的強(qiáng)度產(chǎn)生削弱作用，反而能夠在一定程度上顯著提高混凝土的耐久性。這是因?yàn)檫@些微小氣泡可以在混凝土內(nèi)部起到類(lèi)似 “滾珠軸承” 的作用，有效改善混凝土的微觀結(jié)構(gòu)，提高其抗?jié)B性、抗凍融性等耐久性能指標(biāo)。

在混凝土質(zhì)量檢測(cè)與性能評(píng)估過(guò)程中，通常可借助對(duì)混凝土試塊破塊后的細(xì)致觀察來(lái)深入探究其內(nèi)部氣泡的分布特征，并以此作為判斷混凝土質(zhì)量?jī)?yōu)劣的重要依據(jù)之一。具體而言，主要觀察以下幾個(gè)關(guān)鍵方面：其一，氣泡間距宜大于 5 倍氣泡直徑以上。這一要求旨在確保氣泡在混凝土內(nèi)部的分布相對(duì)均勻，避免氣泡過(guò)于密集而形成連通孔隙，從而降低混凝土的抗?jié)B性和強(qiáng)度。當(dāng)氣泡間距過(guò)小時(shí)，容易在混凝土內(nèi)部形成滲流通道，使得外界水分、有害離子等更容易侵入混凝土內(nèi)部，加速混凝土的劣化過(guò)程；其二，大氣泡量不宜過(guò)多及集中。大氣泡的大量存在會(huì)顯著破壞混凝土的密實(shí)性，導(dǎo)致混凝土內(nèi)部結(jié)構(gòu)疏松，力學(xué)性能下降。尤其是當(dāng)大氣泡集中分布在某一區(qū)域時(shí)，會(huì)在該區(qū)域形成明顯的薄弱環(huán)節(jié)，嚴(yán)重影響混凝土結(jié)構(gòu)的整體穩(wěn)定性；其三，試塊中氣泡分布不宜連成直線，且單一直線上的大氣泡量不宜過(guò)多。若氣泡分布呈現(xiàn)直線狀且大氣泡數(shù)量較多，將會(huì)在混凝土內(nèi)部形成類(lèi)似 “裂縫” 的缺陷，極大地削弱混凝土的抗拉、抗彎等力學(xué)性能，同時(shí)也會(huì)對(duì)混凝土的耐久性產(chǎn)生極為不利的影響。

當(dāng)混凝土中的含氣量超出 4% 這一閾值，并且伴有過(guò)多大氣泡出現(xiàn)時(shí)，混凝土結(jié)構(gòu)將會(huì)面臨一系列不容忽視的危害，這些危害從強(qiáng)度、耐久性以及外觀等多個(gè)關(guān)鍵維度對(duì)混凝土的性能產(chǎn)生負(fù)面影響，進(jìn)而威脅到整個(gè)混凝土結(jié)構(gòu)的安全性與服役壽命。

（1）強(qiáng)度維度的劣化：

混凝土結(jié)構(gòu)強(qiáng)度的形成依賴于其內(nèi)部各組分之間緊密的相互作用以及密實(shí)的微觀結(jié)構(gòu)。然而，當(dāng)大氣泡大量存在于混凝土之中時(shí)，由于氣泡占據(jù)了一定的空間體積，直接導(dǎo)致混凝土的斷面體積減少。這種斷面體積的縮減并非均勻發(fā)生，而是在氣泡存在的部位形成了局部的疏松區(qū)域，使得混凝土內(nèi)部的密實(shí)性遭到嚴(yán)重破壞。在承受外部荷載時(shí)，這些含有大氣泡的疏松區(qū)域無(wú)法有效地傳遞應(yīng)力，應(yīng)力集中現(xiàn)象顯著加劇，從而導(dǎo)致混凝土的整體強(qiáng)度大幅降低。

依據(jù)混凝土應(yīng)用技術(shù)規(guī)范所明確的量化關(guān)系，當(dāng)混凝土含氣量每增加 1% 時(shí)，其 28d 抗壓強(qiáng)度將會(huì)呈現(xiàn)出明顯的下降趨勢(shì)，降幅可達(dá) 5%。而在含氣量較大的特殊情形下，每增加 1% 的引氣量，抗壓強(qiáng)度的降低幅度可能進(jìn)一步擴(kuò)大至 4% - 6%。這一規(guī)律在不同強(qiáng)度等級(jí)的混凝土中表現(xiàn)出一定的差異。對(duì)于低強(qiáng)度混凝土而言，在含氣量處于 3 - 6% 的相對(duì)較低范圍時(shí)，其對(duì)強(qiáng)度的影響相對(duì)較為輕微。這是因?yàn)榈蛷?qiáng)度混凝土本身的水泥用量相對(duì)較少，內(nèi)部結(jié)構(gòu)相對(duì)較為疏松，少量氣泡的存在對(duì)其整體結(jié)構(gòu)的改變并不十分顯著。然而，當(dāng)引氣量值超過(guò) 6% 以上時(shí)，無(wú)論何種強(qiáng)度等級(jí)的混凝土，其抗壓強(qiáng)度都必然會(huì)受到極為嚴(yán)重的影響。此時(shí)，大量的氣泡在混凝土內(nèi)部形成了錯(cuò)綜復(fù)雜的孔隙網(wǎng)絡(luò)，嚴(yán)重破壞了混凝土的骨架結(jié)構(gòu)，使得混凝土在承受壓力時(shí)極易發(fā)生破壞，無(wú)法滿足設(shè)計(jì)要求的承載能力。

（2）耐久性維度的威脅：

混凝土的耐久性是確保其在長(zhǎng)期復(fù)雜環(huán)境中穩(wěn)定服役的關(guān)鍵性能指標(biāo)，而大氣泡的存在對(duì)混凝土的耐久性構(gòu)成了多方面的嚴(yán)重威脅。從鋼筋混凝土結(jié)構(gòu)的角度來(lái)看，混凝土表面大量氣泡的出現(xiàn)直接導(dǎo)致鋼筋保護(hù)層的有效厚度顯著減少。鋼筋保護(hù)層的主要作用在于隔絕鋼筋與外界環(huán)境的直接接觸，防止鋼筋發(fā)生銹蝕。當(dāng)保護(hù)層厚度因氣泡而減小時(shí)，外界的氧氣、水分以及侵蝕性離子等有害物質(zhì)能夠更加輕易地滲透至鋼筋表面，從而加速了鋼筋的銹蝕進(jìn)程。

同時(shí)，混凝土表面氣泡的存在還會(huì)對(duì)混凝土自身的抗碳化性能產(chǎn)生負(fù)面影響，加速混凝土表面碳化進(jìn)程?；炷恋奶蓟侵缚諝庵械亩趸寂c水泥水化產(chǎn)物中的氫氧化鈣發(fā)生化學(xué)反應(yīng)，生成碳酸鈣等物質(zhì)，從而導(dǎo)致混凝土堿性降低的過(guò)程。在正常情況下，混凝土表面的密實(shí)結(jié)構(gòu)能夠在一定程度上阻礙二氧化碳的侵入，延緩碳化進(jìn)程。然而，氣泡的存在破壞了混凝土表面的密實(shí)性，為二氧化碳的侵入提供了便捷通道，使得碳化反應(yīng)得以迅速進(jìn)行。隨著碳化深度的增加，混凝土內(nèi)部的堿性環(huán)境逐漸被破壞，鋼筋表面的鈍化膜失去保護(hù)作用，進(jìn)一步加劇了鋼筋的銹蝕。而鋼筋銹蝕后，其體積會(huì)發(fā)生膨脹，產(chǎn)生銹脹力，這將導(dǎo)致混凝土內(nèi)部產(chǎn)生裂縫，進(jìn)一步破壞混凝土的結(jié)構(gòu)完整性，降低其抗侵蝕能力，形成一個(gè)惡性循環(huán)，嚴(yán)重縮短混凝土結(jié)構(gòu)的使用壽命。

（3）外觀維度的缺陷：

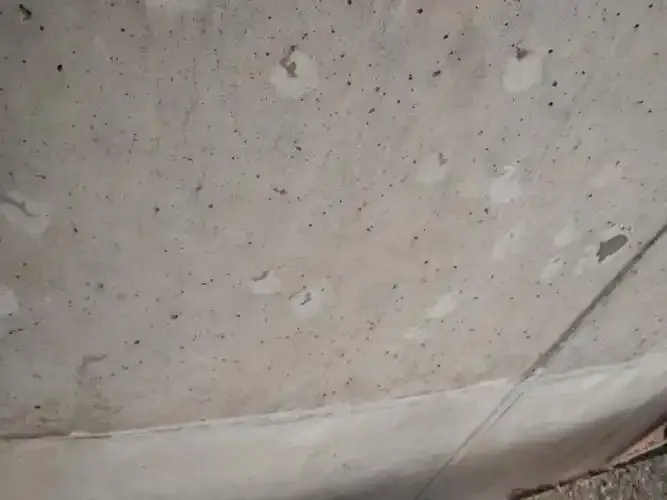

在建筑工程中，混凝土結(jié)構(gòu)的外觀質(zhì)量同樣具有重要意義，它不僅影響建筑物的整體美觀度，還在一定程度上反映了工程的施工質(zhì)量與管理水平。大氣泡在混凝土表面的聚集將會(huì)導(dǎo)致極為嚴(yán)重的外觀缺陷，即蜂窩麻面現(xiàn)象的出現(xiàn)。蜂窩麻面表現(xiàn)為混凝土表面出現(xiàn)大量的孔洞和麻點(diǎn)，這些孔洞大小不一，形狀不規(guī)則，嚴(yán)重破壞了混凝土表面的平整度和光潔度。

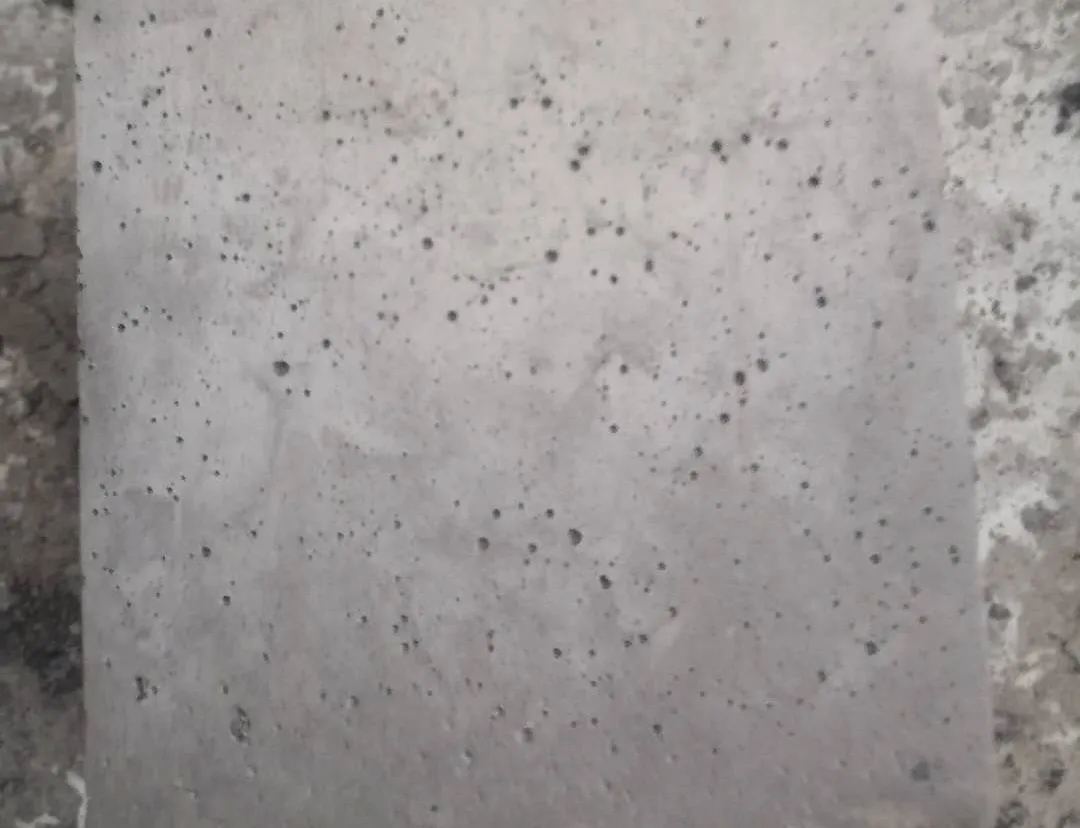

從形成機(jī)理上看，當(dāng)混凝土在澆筑過(guò)程中，由于氣泡未能及時(shí)排出而滯留在混凝土表面附近時(shí)，在混凝土硬化后，這些氣泡所在的位置就會(huì)形成空洞。這些空洞相互連接或單獨(dú)存在，使得混凝土表面呈現(xiàn)出蜂窩狀或麻點(diǎn)狀的外觀缺陷。對(duì)于一些對(duì)外觀要求較高的建筑工程，如城市地標(biāo)性建筑、高檔住宅小區(qū)、文化藝術(shù)場(chǎng)館等，混凝土表面的蜂窩麻面問(wèn)題將極大地降低建筑物的品質(zhì)形象，使其失去應(yīng)有的美觀性和藝術(shù)性。此外，蜂窩麻面還可能會(huì)影響后續(xù)的裝飾裝修工程，增加施工難度和成本，如在進(jìn)行涂料涂刷或貼面材料粘貼時(shí)，需要對(duì)蜂窩麻面進(jìn)行預(yù)先處理，否則會(huì)影響裝飾效果的質(zhì)量和持久性。

（1）原材料方面

1.水泥品種的影響：

在水泥的生產(chǎn)進(jìn)程中，助磨劑的使用情況對(duì)混凝土氣泡的產(chǎn)生有著極為關(guān)鍵的影響。當(dāng)前市場(chǎng)上，外摻專用助磨劑的生產(chǎn)廠家眾多，然而其產(chǎn)品質(zhì)量卻參差不齊。眾多助磨劑通常含有大量的表面活性劑成分，在水泥生產(chǎn)過(guò)程中，這些表面活性劑會(huì)改變水泥的物理化學(xué)特性，致使水泥在與其他材料混合制備混凝土?xí)r，容易產(chǎn)生過(guò)多的氣泡。與此同時(shí)，水泥自身的堿含量過(guò)高以及細(xì)度太細(xì)等因素，也會(huì)導(dǎo)致混凝土含氣量的增加。高堿含量可能會(huì)引發(fā)一系列復(fù)雜的化學(xué)反應(yīng)，促進(jìn)氣泡的形成；而水泥細(xì)度太細(xì)，則會(huì)增加其比表面積，使得水泥顆粒與水接觸更為充分，在水化反應(yīng)初期，更容易形成微小的氣泡核，進(jìn)而在混凝土攪拌過(guò)程中發(fā)展為可見(jiàn)的氣泡。

此外，在水泥用量相對(duì)較少的低標(biāo)號(hào)混凝土拌和環(huán)節(jié)，由于其水化反應(yīng)所消耗的水量有限，使得混凝土體系中的薄膜結(jié)合水與自由水相對(duì)過(guò)剩。這些多余的水分在混凝土攪拌過(guò)程中容易形成水泡，而在后續(xù)的施工過(guò)程中，隨著水分的逐漸蒸發(fā)，水泡便轉(zhuǎn)化為氣泡，這便是用水量較大、水灰比較高的混凝土易產(chǎn)生氣泡的內(nèi)在原因。

2.外加劑類(lèi)型和摻量的影響：

外加劑在現(xiàn)代混凝土工程中扮演著不可或缺的角色，然而其類(lèi)型與摻量的選擇不當(dāng)，往往會(huì)成為混凝土氣泡產(chǎn)生的重要源頭。當(dāng)混凝土中出現(xiàn)大量大泡時(shí)，通常與減水劑中的引氣成分密切相關(guān)。一般而言，常見(jiàn)的減水劑，尤其是聚羧酸類(lèi)減水劑和木質(zhì)素磺酸鹽類(lèi)減水劑，以及泵送劑中，往往會(huì)摻入一定量的引氣劑成分。這些引氣劑的主要目的是改善混凝土的工作性能，如提高混凝土的流動(dòng)性和可泵性。然而，當(dāng)引氣劑的質(zhì)量不佳或者摻量過(guò)多時(shí)，就會(huì)導(dǎo)致混凝土中氣泡數(shù)量失控，尤其是大泡的大量產(chǎn)生。隨著減水劑用量的增加，這種現(xiàn)象會(huì)愈發(fā)明顯，因?yàn)楦嗟囊龤鈩┍灰氲交炷馏w系中，為氣泡的形成提供了更多的 “活性位點(diǎn)”。

另外，當(dāng)所選用的外加劑為松香類(lèi)引氣劑時(shí)，相較于其他類(lèi)型的外加劑，其產(chǎn)生的氣泡數(shù)量通常會(huì)稍多一些。這是由于松香類(lèi)引氣劑的化學(xué)結(jié)構(gòu)與作用機(jī)理獨(dú)特，它在混凝土中能夠形成相對(duì)穩(wěn)定且較大尺寸的氣泡。

3.粗細(xì)骨料的影響：

依據(jù)粒料級(jí)配密實(shí)原理，在混凝土施工過(guò)程中，粗細(xì)骨料的級(jí)配合理性對(duì)氣泡的產(chǎn)生有著不可忽視的影響。若材料級(jí)配出現(xiàn)不合理的情況，例如粗骨料偏多、其粒徑大小搭配不當(dāng)，或者碎石中針片狀顆粒含量過(guò)多，同時(shí)生產(chǎn)過(guò)程中實(shí)際使用的砂率低于試驗(yàn)室所提供的合理砂率時(shí)，就會(huì)導(dǎo)致細(xì)粒料無(wú)法充分填充粗粒料之間的空隙。這種不密實(shí)的粒料堆積狀態(tài)會(huì)形成大量的自由空隙，而這些空隙在混凝土攪拌與澆筑過(guò)程中，極易成為氣泡的藏身之所，為氣泡的產(chǎn)生創(chuàng)造了極為有利的條件。

進(jìn)一步研究發(fā)現(xiàn)，砂的粒徑范圍對(duì)混凝土含氣量也有著顯著的影響。當(dāng)砂的粒徑處于 0.3 - 0.6mm 這一特定區(qū)間時(shí)，混凝土的含氣量會(huì)達(dá)到最大值。這是因?yàn)樵诖肆椒秶鷥?nèi)，砂粒的大小與形狀能夠在混凝土體系中形成一種特殊的孔隙結(jié)構(gòu)，有利于氣泡的穩(wěn)定存在。而當(dāng)砂粒徑小于 0.3mm 或大于 0.6mm 時(shí)，混凝土含氣量則會(huì)顯著下降，因?yàn)榇藭r(shí)砂粒的級(jí)配特性發(fā)生了改變，不利于氣泡的形成與穩(wěn)定。

4.商品混凝土的骨料級(jí)配不合理：

商品混凝土中，集料間的堆積間隙是大氣泡形成的重要源頭之一。如前文所述，當(dāng)材料級(jí)配不合理時(shí)，粗骨料的過(guò)量存在、粒徑大小的不合理分布以及針片狀顆粒過(guò)多等問(wèn)題，再加上實(shí)際砂率偏低，使得細(xì)粒料難以填充粗粒料之間的空隙，導(dǎo)致粒料堆積不密實(shí)，形成了大量的自由空隙。在混凝土攪拌過(guò)程中，空氣容易被卷入這些空隙之中，并且由于空隙較大，所形成的氣泡尺寸也相對(duì)較大，通常直徑在 2 - 20mm 之間。這些大氣泡在混凝土中不僅會(huì)降低混凝土的密實(shí)度，影響其強(qiáng)度與耐久性，還會(huì)在混凝土表面形成蜂窩麻面等外觀缺陷，嚴(yán)重影響混凝土的質(zhì)量與美觀度。

5.水灰比不合理：

在商品混凝土的配合比設(shè)計(jì)中，水灰比是一個(gè)關(guān)鍵參數(shù)，其合理性直接關(guān)系到混凝土的性能與氣泡的產(chǎn)生。當(dāng)水灰比偏大時(shí)，意味著混凝土中未參與水化的自由水含量較多。這些多余的自由水在混凝土攪拌過(guò)程中會(huì)逐漸聚集，形成水泡。隨著時(shí)間的推移，在混凝土的澆筑、振搗以及養(yǎng)護(hù)過(guò)程中，水泡中的水分會(huì)逐漸蒸發(fā)，從而轉(zhuǎn)化為氣泡。而且，水灰比越大，用水量越多，這種水泡形成與轉(zhuǎn)化為氣泡的現(xiàn)象就越嚴(yán)重。

從微觀角度來(lái)看，水灰比偏大時(shí)，水泥漿漿體的稠度相對(duì)較低，無(wú)法充分填充骨料之間的空隙。在水泥用量較少的商品混凝土拌合物中，由于水化反應(yīng)消耗的水量有限，使得薄膜結(jié)合水和自由水相對(duì)較多，這進(jìn)一步增加了氣泡形成的幾率。

6.商品混凝土中砂所占比例不理想：

商品混凝土中砂的比例對(duì)其性能有著多方面的影響，尤其是細(xì)砂比例在 35% - 60% 范圍時(shí)，與氣泡的分布特性密切相關(guān)。當(dāng)細(xì)砂含量較大時(shí)，商品混凝土拌合物的抗分離性會(huì)顯著變差。在振搗過(guò)程中，由于細(xì)砂難以提供足夠的支撐力與摩擦力，容易導(dǎo)致混凝土分層現(xiàn)象的發(fā)生。而這種分層現(xiàn)象會(huì)使得上部混凝土中的氣泡難以順利排出，從而造成上部氣泡集中的問(wèn)題。這不僅會(huì)影響混凝土的內(nèi)部結(jié)構(gòu)均勻性，還會(huì)降低混凝土的強(qiáng)度與耐久性。

7.坍落度過(guò)小或過(guò)大：

坍落度作為衡量混凝土流動(dòng)性的重要指標(biāo)，其大小對(duì)混凝土氣泡的產(chǎn)生與排出有著顯著的影響。在實(shí)際工程中，應(yīng)盡量采用相對(duì)較低的坍落度，一般控制在 120 - 180mm 較為合適。當(dāng)商品混凝土拌合物坍落度小于 12cm 時(shí)，由于其流動(dòng)性過(guò)差，在攪拌與運(yùn)輸過(guò)程中容易出現(xiàn)粗骨料離析現(xiàn)象。粗骨料的離析會(huì)破壞混凝土內(nèi)部結(jié)構(gòu)的均勻性，使得混凝土在振搗過(guò)程中難以密實(shí)，氣泡也難以順利排出。相反，當(dāng)坍落度大于 22cm 時(shí)，混凝土的流動(dòng)性過(guò)大，雖然在攪拌與運(yùn)輸過(guò)程中較為方便，但在振搗過(guò)程中卻不易排氣，且容易出現(xiàn)分層現(xiàn)象。這是因?yàn)檫^(guò)大的流動(dòng)性使得混凝土內(nèi)部的氣泡在振搗力的作用下難以聚集并上升排出，同時(shí)也容易導(dǎo)致混凝土各組分的分離，影響混凝土的質(zhì)量。

8.攪拌商品混凝土過(guò)程中帶入的氣泡：

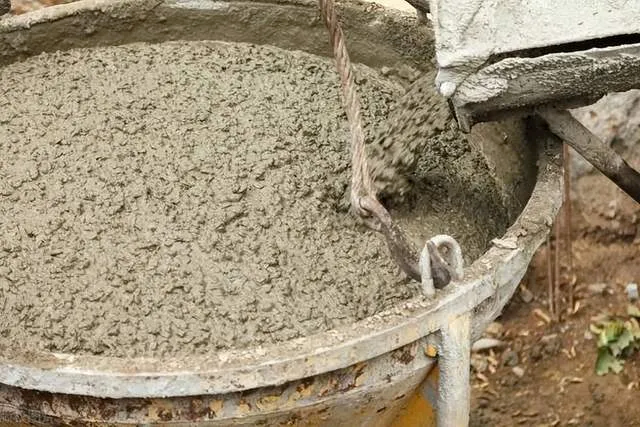

在攪拌商品混凝土?xí)r，攪拌葉的旋轉(zhuǎn)翻動(dòng)不可避免地會(huì)從空氣中卷入大量氣體，這些氣體進(jìn)入混凝土后便形成氣泡，且以大氣泡為主。在攪拌的初始階段，隨著攪拌葉的持續(xù)翻動(dòng)，新形成的氣泡會(huì)在攪拌力的作用下不斷被破碎、減小，部分氣泡甚至?xí)幌麥纭Ｈ欢?，與此同時(shí)，攪拌過(guò)程又會(huì)不斷從空氣中帶入新的氣體，形成新的氣泡，從而呈現(xiàn)出一種此消彼長(zhǎng)的動(dòng)態(tài)平衡狀態(tài)。隨著攪拌時(shí)間的延長(zhǎng)，混凝土中的氣泡數(shù)量與大小會(huì)逐漸趨于穩(wěn)定。

但需要特別注意的是，商品混凝土的攪拌時(shí)間（從加水開(kāi)始到攪拌出機(jī)）必須嚴(yán)格控制，既不能過(guò)短也不能過(guò)長(zhǎng)。對(duì)于摻入引氣型聚羧酸減水劑的商品混凝土而言，攪拌時(shí)間尤為關(guān)鍵。如果攪拌時(shí)間過(guò)短，混凝土中的各種材料無(wú)法充分混合均勻，外加劑不能均勻分散在混凝土體系中，容易導(dǎo)致局部外加劑濃度過(guò)高，從而產(chǎn)生過(guò)多氣泡；而如果攪拌時(shí)間過(guò)長(zhǎng)，雖然混凝土能夠混合得更加均勻，但會(huì)使引入的氣泡尺寸增大，且難以排出。一般來(lái)說(shuō)，攪拌時(shí)間不宜大于 5min 和小于 3min，在這個(gè)時(shí)間范圍內(nèi)，能夠在保證混凝土混合均勻的同時(shí)，盡量減少因攪拌時(shí)間不當(dāng)而引入的氣泡問(wèn)題。

（2）施工方面

1.攪拌時(shí)間的影響：

攪拌時(shí)間在混凝土制備過(guò)程中是一個(gè)極為關(guān)鍵的因素，其對(duì)混凝土內(nèi)部氣泡的產(chǎn)生機(jī)制有著多方面的復(fù)雜影響。當(dāng)攪拌操作未能達(dá)到均勻性要求時(shí)，在相同水灰比的條件下，外加劑在混凝土中的分布將呈現(xiàn)不均勻狀態(tài)。由于外加劑多的部位其化學(xué)活性相對(duì)較高，在攪拌過(guò)程中更容易引發(fā)氣泡的產(chǎn)生。這種局部氣泡過(guò)多的現(xiàn)象會(huì)破壞混凝土內(nèi)部結(jié)構(gòu)的均勻性，使得混凝土在硬化后可能出現(xiàn)局部強(qiáng)度不足、耐久性下降等問(wèn)題。

而另一方面，過(guò)分?jǐn)嚢柰瑯訒?huì)給混凝土帶來(lái)不利影響。隨著攪拌時(shí)間的過(guò)度延長(zhǎng)，混凝土內(nèi)部會(huì)持續(xù)引入大量空氣，并且由于攪拌力的持續(xù)作用，這些空氣逐漸被卷入混凝土基體中形成氣泡。而且，長(zhǎng)時(shí)間的攪拌會(huì)使原本微小的氣泡在機(jī)械力的反復(fù)作用下發(fā)生破滅與重組，導(dǎo)致氣泡尺寸逐漸增大，數(shù)量也可能增多。這些大尺寸氣泡在混凝土內(nèi)部占據(jù)較大空間，使得混凝土的密實(shí)度降低，進(jìn)而對(duì)其強(qiáng)度、抗?jié)B性等關(guān)鍵性能產(chǎn)生負(fù)面影響。

2.脫模劑使用不當(dāng)?shù)挠绊懀?/span>

脫模劑的選擇與使用在混凝土施工中常常被忽視，但實(shí)際上其對(duì)混凝土氣泡的排出有著重要影響。部分施工單位因循守舊，沿用老式的脫模劑，如機(jī)械廠回收的廢機(jī)油。這種廢機(jī)油含有多種復(fù)雜的有機(jī)成分，對(duì)氣泡具有極強(qiáng)的吸附能力。當(dāng)混凝土內(nèi)部存在氣泡時(shí)，一旦與廢機(jī)油接觸，氣泡便會(huì)迅速附著在模板表面，最終在混凝土結(jié)構(gòu)成型后，這些氣泡就會(huì)顯現(xiàn)在混凝土表面，形成缺陷。

即使是一些水性脫模劑，如果其配方設(shè)計(jì)不合理，對(duì)混凝土產(chǎn)生的氣泡同樣可能具有吸附作用。在混凝土振搗過(guò)程中，正常情況下氣泡應(yīng)隨著振搗力的傳遞，沿著模板與混凝土的接觸面逐步上升并排出。然而，當(dāng)脫模劑對(duì)氣泡存在吸附作用時(shí)，氣泡的上升排出過(guò)程就會(huì)受到阻礙，導(dǎo)致氣泡被困在混凝土內(nèi)部，無(wú)法順利逸出。這不僅影響混凝土的外觀質(zhì)量，還可能因氣泡滯留而降低混凝土的密實(shí)度與強(qiáng)度。

3.振搗情況的影響：

在混凝土施工過(guò)程中，振搗環(huán)節(jié)的環(huán)境復(fù)雜性以及振搗手的操作差異對(duì)混凝土表面氣泡的數(shù)量與分布有著根本性的影響。振搗的本質(zhì)目的在于通過(guò)機(jī)械振動(dòng)使混凝土內(nèi)部的空氣排出，同時(shí)使混凝土各組分更加密實(shí)。從分層振搗的高度這一工藝參數(shù)來(lái)看，每次下料的高度過(guò)高時(shí)，混凝土內(nèi)部的氣泡在上升排出過(guò)程中需要穿越更長(zhǎng)的距離，受到的阻力也就越大。這使得氣泡難以順利到達(dá)混凝土表面并排出，從而導(dǎo)致更多氣泡滯留在混凝土內(nèi)部，影響其內(nèi)部結(jié)構(gòu)的密實(shí)性與均勻性。

此外，振搗時(shí)間的長(zhǎng)短以及振搗的完整性對(duì)混凝土氣泡缺陷的產(chǎn)生也有著顯著影響。振搗時(shí)間過(guò)長(zhǎng)即超振時(shí)，混凝土內(nèi)部原本微小的氣泡在強(qiáng)大的機(jī)械振動(dòng)作用下會(huì)發(fā)生破滅與重組現(xiàn)象。由于振搗力的持續(xù)作用，小氣泡不斷合并成大氣泡，且這些大氣泡在混凝土內(nèi)部難以排出，最終形成較大的空洞或缺陷，嚴(yán)重破壞混凝土的結(jié)構(gòu)完整性。相反，振搗時(shí)間過(guò)短即欠振或者存在未振搗到的地方即漏振時(shí)，混凝土內(nèi)部的空氣未能充分排出，各組分之間也未能充分密實(shí)。這會(huì)導(dǎo)致混凝土內(nèi)部出現(xiàn)自然空洞或形成大量不規(guī)則的大氣泡，使得混凝土的強(qiáng)度大幅降低，耐久性也受到嚴(yán)重威脅。

（1）材料方面

1.水泥品種的選擇：

在眾多可供選擇的水泥品種里，需秉持一套嚴(yán)謹(jǐn)且全面的篩選準(zhǔn)則。優(yōu)先傾向于那些堿含量處于較低水平的水泥產(chǎn)品，這是因?yàn)楦邏A水泥在混凝土拌制過(guò)程中，更易引發(fā)一系列復(fù)雜的化學(xué)反應(yīng)，進(jìn)而催生過(guò)多氣泡。同時(shí)，堅(jiān)決摒棄含有助磨劑的水泥選項(xiàng)，鑒于市場(chǎng)上助磨劑質(zhì)量的良莠不齊，其往往成為氣泡產(chǎn)生的潛在誘因。所選定的水泥應(yīng)具備強(qiáng)大的適應(yīng)性，能夠與各類(lèi)混凝土原材料和諧共處，協(xié)同作用，確?；炷列阅艿姆€(wěn)定與可靠。品牌影響力、生產(chǎn)規(guī)模以及質(zhì)量的穩(wěn)定性，也是衡量水泥優(yōu)劣的關(guān)鍵維度。知名品牌且規(guī)模較大的水泥生產(chǎn)企業(yè)，往往在生產(chǎn)工藝把控、原材料采購(gòu)以及質(zhì)量檢測(cè)等環(huán)節(jié)更為嚴(yán)格與規(guī)范，所產(chǎn)出的水泥質(zhì)量波動(dòng)極小，能夠?yàn)榛炷恋母咂焚|(zhì)制備提供堅(jiān)實(shí)保障。尤為重要的是，在正式大規(guī)模使用前的試配環(huán)節(jié)，務(wù)必密切關(guān)注水泥與其他材料混合時(shí)氣泡產(chǎn)生的狀況，精準(zhǔn)篩選出試配中氣泡生成量較少的水泥品種，從源頭上降低混凝土氣泡問(wèn)題出現(xiàn)的概率。

2.外加劑的選用與管理：

針對(duì)高標(biāo)號(hào)、高性能的商品混凝土而言，外加劑的選用絕非隨意之舉，而是需要遵循一套嚴(yán)苛的標(biāo)準(zhǔn)。首先，所選用的外加劑必須具備產(chǎn)生微小引氣氣泡的能力，并且這些氣泡在混凝土體系中能夠呈現(xiàn)出均勻且穩(wěn)定的分布態(tài)勢(shì)。如此一來(lái)，既能借助氣泡改善混凝土的和易性，又不會(huì)因氣泡過(guò)大或分布不均對(duì)混凝土的強(qiáng)度與耐久性造成損害。為了確保外加劑質(zhì)量的一致性與可靠性，務(wù)必與特定的廠商建立長(zhǎng)期穩(wěn)定的合作關(guān)系，明確固定的品牌與精準(zhǔn)的摻量。這種 “定廠商、定品牌、定摻量” 的策略，能夠有效避免因外加劑來(lái)源的頻繁變動(dòng)而引發(fā)的質(zhì)量波動(dòng)，從而保障混凝土性能的穩(wěn)定性與可預(yù)測(cè)性。在實(shí)際操作過(guò)程中，應(yīng)與外加劑供應(yīng)商深度協(xié)作，依據(jù)混凝土的具體設(shè)計(jì)要求與施工環(huán)境特點(diǎn)，共同確定最適宜的外加劑配方與摻量，實(shí)現(xiàn)外加劑與混凝土體系的完美匹配。

3.摻合料的控制：

摻合料在現(xiàn)代混凝土技術(shù)中雖具有一定的積極作用，但必須嚴(yán)格遵循適度適量的原則。絕不能因過(guò)度追求商品混凝土的和易性而盲目增加摻合料的用量。過(guò)量的摻合料可能會(huì)打破混凝土內(nèi)部各組分之間的微妙平衡，改變混凝土的微觀結(jié)構(gòu)與化學(xué)組成，進(jìn)而引發(fā)一系列諸如氣泡增多、強(qiáng)度下降、耐久性降低等負(fù)面效應(yīng)。在混凝土配合比設(shè)計(jì)階段，應(yīng)依據(jù)混凝土的設(shè)計(jì)標(biāo)號(hào)、使用環(huán)境以及原材料特性等多方面因素，精確計(jì)算并確定摻合料的合理用量范圍。同時(shí)，在施工過(guò)程中，要嚴(yán)格監(jiān)控?fù)胶狭系膶?shí)際添加量，確保其與設(shè)計(jì)要求相符，防止因摻合料失控而導(dǎo)致混凝土質(zhì)量出現(xiàn)問(wèn)題。例如，對(duì)于粉煤灰摻合料，應(yīng)根據(jù)其等級(jí)、需水量比以及活性指數(shù)等指標(biāo)，結(jié)合混凝土的具體需求，合理確定其摻量，以達(dá)到優(yōu)化混凝土性能且避免氣泡過(guò)量產(chǎn)生的目的。

4.骨料的篩選與級(jí)配優(yōu)化：

骨料作為混凝土的重要組成部分，其質(zhì)量與特性直接關(guān)乎混凝土的性能優(yōu)劣，在骨料的選用環(huán)節(jié)，必須實(shí)施全方位的精細(xì)管控。嚴(yán)格把控骨料的粒徑大小，確保其符合混凝土設(shè)計(jì)與施工的要求。過(guò)大或過(guò)小的骨料粒徑都可能破壞混凝土的密實(shí)性，為氣泡的產(chǎn)生創(chuàng)造條件。例如，粗骨料粒徑過(guò)大，在混凝土攪拌與澆筑過(guò)程中難以均勻分布，容易形成空隙，導(dǎo)致氣泡滯留；而細(xì)骨料粒徑過(guò)小，則可能增加混凝土的需水量，使自由水含量上升，進(jìn)而促使氣泡生成。針片狀顆粒含量過(guò)高的骨料同樣是不可取的，這類(lèi)骨料在混凝土中相互搭接時(shí)，會(huì)形成較多的空隙，降低混凝土的密實(shí)度，并且在攪拌過(guò)程中容易刺破水泥漿體，使空氣進(jìn)入形成氣泡。因此，在備料階段，要投入足夠的人力與物力，認(rèn)真細(xì)致地對(duì)骨料進(jìn)行篩選，堅(jiān)決剔除不符合粒徑與針片狀顆粒含量要求的不合格材料。在此基礎(chǔ)上，通過(guò)科學(xué)的試驗(yàn)與分析，選擇合理的骨料級(jí)配，使粗骨料和細(xì)骨料之間的比率恰到好處，達(dá)到最佳的填充效果，構(gòu)建起密實(shí)穩(wěn)定的混凝土基體，有效減少氣泡產(chǎn)生的可能性。

5.用水量與外加劑、摻合料含量的優(yōu)化：

商砼站肩負(fù)著通過(guò)實(shí)驗(yàn)優(yōu)化混凝土配合比的重要使命。在不嚴(yán)重?fù)p害商品混凝土和易性的前提下，應(yīng)全力以赴地探索將用水量降至最低的可行方案。這需要綜合考慮水泥的水化特性、骨料的吸水性、外加劑的減水效果以及施工環(huán)境的溫濕度等多方面因素。通過(guò)開(kāi)展多組對(duì)比實(shí)驗(yàn)，精確測(cè)定不同用水量下混凝土的工作性能、力學(xué)性能以及耐久性指標(biāo)，繪制出用水量與混凝土性能之間的關(guān)系曲線，從而確定出最佳的用水量控制點(diǎn)。同時(shí)，對(duì)外加劑和摻合料的含量也要實(shí)施嚴(yán)格的控制。外加劑的含量過(guò)高可能導(dǎo)致氣泡增多、混凝土離析等問(wèn)題，而過(guò)低則可能無(wú)法滿足混凝土對(duì)和易性、強(qiáng)度等性能的要求；摻合料含量的不合理同樣會(huì)對(duì)混凝土的性能產(chǎn)生負(fù)面影響。因此，要依據(jù)混凝土的設(shè)計(jì)要求與實(shí)驗(yàn)數(shù)據(jù)，精準(zhǔn)確定外加劑和摻合料的適宜含量范圍，并在實(shí)際生產(chǎn)過(guò)程中嚴(yán)格監(jiān)控其添加量，確?；炷僚浜媳鹊臏?zhǔn)確性與穩(wěn)定性。

6.砂比例的調(diào)整：

在商品混凝土中，砂率的合理確定對(duì)于混凝土的性能起著舉足輕重的作用。應(yīng)致力于使商品混凝土中的中砂比例達(dá)到最優(yōu)狀態(tài)。中砂的粒徑適中，其顆粒形狀與表面特性能夠在混凝土中形成良好的填充效果與粘結(jié)作用。當(dāng)砂率偏低時(shí)，粗骨料之間的空隙難以被充分填充，容易導(dǎo)致混凝土的密實(shí)性不足，產(chǎn)生氣泡；而砂率偏高時(shí)，細(xì)骨料過(guò)多會(huì)使混凝土的需水量增加，自由水含量上升，同樣會(huì)促使氣泡的形成。通過(guò)大量的實(shí)驗(yàn)研究與工程實(shí)踐經(jīng)驗(yàn)總結(jié)，確定出適合不同工程需求與原材料特性的中砂比例范圍，并在實(shí)際生產(chǎn)過(guò)程中嚴(yán)格按照此范圍控制砂的用量，以保障混凝土的和易性、強(qiáng)度與耐久性，減少氣泡產(chǎn)生的幾率。

7.坍落度的控制：

施工現(xiàn)場(chǎng)必須建立起嚴(yán)格的商品混凝土坍落度監(jiān)控機(jī)制。坍落度作為衡量混凝土流動(dòng)性與可塑性的關(guān)鍵指標(biāo)，其是否符合要求直接影響到混凝土的施工性能與最終質(zhì)量。一旦發(fā)現(xiàn)坍落度不符合預(yù)定標(biāo)準(zhǔn)的商品混凝土，必須堅(jiān)決予以退場(chǎng)處理，絕不姑息遷就。這是因?yàn)樘涠冗^(guò)大的混凝土，其流動(dòng)性過(guò)大，在振搗過(guò)程中不易排氣，容易導(dǎo)致氣泡滯留，同時(shí)還可能出現(xiàn)離析現(xiàn)象，使混凝土各組分分布不均，影響其強(qiáng)度與耐久性；而坍落度過(guò)小的混凝土，流動(dòng)性太差，難以均勻布料與振搗密實(shí)，會(huì)造成混凝土內(nèi)部存在空洞與氣泡，同樣降低混凝土的質(zhì)量。因此，在施工現(xiàn)場(chǎng)，應(yīng)配備專業(yè)的坍落度檢測(cè)設(shè)備與人員，對(duì)每車(chē)進(jìn)場(chǎng)的混凝土進(jìn)行及時(shí)、準(zhǔn)確的坍落度檢測(cè)，并做好記錄。如發(fā)現(xiàn)坍落度異常，應(yīng)立即與商砼站溝通協(xié)調(diào)，查找原因并采取相應(yīng)的糾正措施，確?；炷潦┕み^(guò)程的順利進(jìn)行與最終質(zhì)量的穩(wěn)定可靠。

（2）施工工藝方面

1.攪拌時(shí)間的精準(zhǔn)控制：

商品混凝土的攪拌時(shí)間是一項(xiàng)需要精確掌控的關(guān)鍵參數(shù)。攪拌時(shí)間過(guò)短，混凝土各組分無(wú)法充分混合均勻，外加劑難以均勻分散于整個(gè)體系之中，這將導(dǎo)致局部區(qū)域外加劑濃度過(guò)高，進(jìn)而引發(fā)過(guò)多氣泡的產(chǎn)生，嚴(yán)重破壞混凝土內(nèi)部結(jié)構(gòu)的均勻性與穩(wěn)定性。反之，攪拌時(shí)間過(guò)長(zhǎng)，雖能確保各材料混合更為充分，但卻會(huì)使大量空氣被持續(xù)卷入混凝土，并且在長(zhǎng)時(shí)間攪拌力的作用下，氣泡不斷被細(xì)化、融合，尺寸逐漸增大且更難排出。因此，必須依據(jù)混凝土的配合比設(shè)計(jì)、原材料特性以及所使用的攪拌設(shè)備性能等多方面因素，通過(guò)嚴(yán)謹(jǐn)?shù)膶?shí)驗(yàn)與實(shí)踐經(jīng)驗(yàn)總結(jié)，確定出最為適宜的攪拌時(shí)間范圍，并在實(shí)際生產(chǎn)過(guò)程中嚴(yán)格遵循。

同時(shí)，還需盡量規(guī)避在交通擁堵時(shí)期開(kāi)展混凝土澆筑作業(yè)。交通擁堵往往會(huì)大幅延長(zhǎng)混凝土的運(yùn)輸時(shí)間，導(dǎo)致混凝土坍落度損失加劇，和易性變差。在這種情況下，混凝土在運(yùn)輸途中可能已經(jīng)開(kāi)始發(fā)生水化反應(yīng)，內(nèi)部結(jié)構(gòu)逐漸變化，氣泡穩(wěn)定性也受到影響。當(dāng)?shù)竭_(dá)施工現(xiàn)場(chǎng)進(jìn)行澆筑時(shí)，其性能已偏離最佳狀態(tài)，不僅難以保證澆筑質(zhì)量，還會(huì)增加氣泡產(chǎn)生與滯留的風(fēng)險(xiǎn)。因此，合理規(guī)劃澆筑時(shí)間，避開(kāi)交通高峰時(shí)段，確?；炷聊軌蛟谧罴研阅軤顟B(tài)下完成澆筑，對(duì)于減少氣泡問(wèn)題具有重要意義。

2.施工人員管理與加水現(xiàn)象杜絕：

施工人員的操作行為對(duì)混凝土質(zhì)量有著直接且關(guān)鍵的影響，其中隨意加水現(xiàn)象是必須嚴(yán)格禁止的。在施工現(xiàn)場(chǎng)，一旦發(fā)現(xiàn)施工人員存在私自加水行為，應(yīng)立即采取嚴(yán)肅且果斷的處理措施。加水行為看似微小，實(shí)則對(duì)混凝土質(zhì)量危害極大。隨意加水會(huì)破壞混凝土預(yù)先設(shè)計(jì)好的配合比，使水灰比增大，混凝土的強(qiáng)度、耐久性以及抗?jié)B性等關(guān)鍵性能指標(biāo)均會(huì)受到嚴(yán)重削弱。這是因?yàn)樗冶鹊母淖儠?huì)影響水泥的水化反應(yīng)進(jìn)程，導(dǎo)致混凝土內(nèi)部結(jié)構(gòu)疏松，孔隙率增加，為氣泡的產(chǎn)生與留存創(chuàng)造了更為有利的條件。

為了有效杜絕此類(lèi)現(xiàn)象的發(fā)生，施工單位應(yīng)加強(qiáng)對(duì)施工人員的專業(yè)培訓(xùn)與質(zhì)量意識(shí)教育。通過(guò)詳細(xì)講解混凝土的特性、配合比設(shè)計(jì)原理以及違規(guī)加水的嚴(yán)重后果，使施工人員深刻認(rèn)識(shí)到規(guī)范操作的重要性。同時(shí)，建立健全施工現(xiàn)場(chǎng)的監(jiān)督管理機(jī)制，安排專人負(fù)責(zé)巡查，對(duì)混凝土的攪拌、運(yùn)輸、澆筑等各個(gè)環(huán)節(jié)進(jìn)行全程監(jiān)控，確保施工過(guò)程嚴(yán)格按照設(shè)計(jì)要求與規(guī)范標(biāo)準(zhǔn)進(jìn)行，從人員管理層面為減少混凝土氣泡問(wèn)題提供堅(jiān)實(shí)保障。

3.模板的選擇與處理：

模板作為混凝土澆筑成型的模具，其質(zhì)量與表面狀態(tài)直接關(guān)乎混凝土的外觀質(zhì)量與氣泡產(chǎn)生情況。模板應(yīng)始終保持光潔平整的狀態(tài)，這對(duì)于減少混凝土表面氣泡具有重要作用。對(duì)于鋼模而言，應(yīng)優(yōu)先選用變形較小的優(yōu)質(zhì)產(chǎn)品，并在使用前進(jìn)行嚴(yán)格的檢查與校平處理。若鋼模存在較大變形，在混凝土澆筑過(guò)程中，會(huì)導(dǎo)致模板與混凝土之間的貼合不緊密，形成空隙，使得空氣容易進(jìn)入并被困在混凝土與模板之間，最終形成氣泡附著于混凝土表面。對(duì)于木模，在關(guān)鍵部位應(yīng)避免使用舊模板，因?yàn)榕f模板經(jīng)過(guò)多次使用后，表面可能會(huì)出現(xiàn)磨損、粗糙不平甚至開(kāi)裂等問(wèn)題，這些缺陷會(huì)增加混凝土與模板之間的摩擦力，阻礙氣泡的排出，同時(shí)也會(huì)影響混凝土表面的平整度與光潔度。

在模板安裝過(guò)程中，還應(yīng)確保模板的拼接緊密、牢固，防止出現(xiàn)漏漿現(xiàn)象。漏漿會(huì)導(dǎo)致混凝土局部缺漿，內(nèi)部結(jié)構(gòu)不密實(shí)，進(jìn)而引發(fā)氣泡問(wèn)題。因此，施工人員應(yīng)嚴(yán)格按照模板安裝規(guī)范進(jìn)行操作，對(duì)模板的拼接縫進(jìn)行密封處理，如采用密封條、密封膠等材料，確保模板的密封性良好，為混凝土的順利澆筑與氣泡排出創(chuàng)造有利條件。

4.脫模劑的謹(jǐn)慎選用與使用：

脫模劑的選擇與使用在混凝土施工中是一個(gè)容易被忽視但卻極為關(guān)鍵的環(huán)節(jié)。依據(jù)文明施工要求以及氣泡控制的需要，油性脫模劑應(yīng)被堅(jiān)決禁止使用，而應(yīng)優(yōu)先選用具有消泡功能的脫模劑。油性脫模劑在混凝土與模板之間會(huì)形成一層油膜，這層油膜具有較強(qiáng)的吸附性，容易將混凝土中的氣泡吸附并固定在模板表面，導(dǎo)致氣泡無(wú)法順利排出，最終在混凝土表面形成缺陷。

消泡型脫模劑則能夠有效降低氣泡與模板之間的附著力，促進(jìn)氣泡的排出。在使用脫模劑時(shí)，施工人員應(yīng)嚴(yán)格遵循規(guī)范操作流程，確保脫模劑涂抹均勻。涂抹不均勻會(huì)導(dǎo)致部分區(qū)域脫模劑過(guò)多或過(guò)少，過(guò)多的脫模劑可能會(huì)在混凝土表面形成殘留，影響混凝土的外觀質(zhì)量與后續(xù)裝飾工程的粘結(jié)效果；而過(guò)少的脫模劑則無(wú)法充分發(fā)揮其脫模與消泡作用，增加氣泡產(chǎn)生與滯留的風(fēng)險(xiǎn)。同時(shí)，脫模劑的涂抹厚度也應(yīng)嚴(yán)格控制，不宜過(guò)厚，過(guò)厚的脫模劑層會(huì)增加氣泡排出的阻力，不利于混凝土的質(zhì)量控制。

5.振搗設(shè)備與振搗方法的優(yōu)化：

振搗工藝是混凝土施工中排除氣泡、密實(shí)結(jié)構(gòu)的關(guān)鍵環(huán)節(jié)，其效果取決于振搗設(shè)備的適宜選擇與振搗操作的規(guī)范執(zhí)行。首先，應(yīng)根據(jù)混凝土的工程特點(diǎn)、澆筑部位以及坍落度等因素，精心挑選與之匹配的振搗設(shè)備。不同類(lèi)型與功率的振搗設(shè)備，其振搗效果與作用范圍存在差異。例如，對(duì)于大面積的混凝土平板澆筑，可選用平板振動(dòng)器，其能夠在較大面積上均勻地傳遞振搗力，有效排出氣泡；而對(duì)于柱、梁等結(jié)構(gòu)部位的混凝土澆筑，則通常采用插入式振搗器，其振搗深度與力度能夠滿足這些部位的振搗需求。

在確定了適宜的振搗設(shè)備后，還需精確掌握最佳的振搗時(shí)間。振搗時(shí)間過(guò)短即欠振，混凝土內(nèi)部的空氣無(wú)法充分排出，各組分之間不能緊密結(jié)合，會(huì)導(dǎo)致混凝土內(nèi)部存在大量氣泡與空洞，嚴(yán)重降低混凝土的強(qiáng)度與密實(shí)度；振搗時(shí)間過(guò)長(zhǎng)即超振，雖然能夠使混凝土更為密實(shí)，但會(huì)使原本微小的氣泡在強(qiáng)烈的振搗力作用下發(fā)生破滅與重組，形成較大的氣泡，并且這些氣泡難以排出，同樣會(huì)對(duì)混凝土質(zhì)量產(chǎn)生負(fù)面影響。因此，振搗過(guò)程中應(yīng)嚴(yán)格按照 “快插慢抽、上下抽拔” 的標(biāo)準(zhǔn)方法進(jìn)行操作。操作振動(dòng)棒時(shí)要保持直上直下的運(yùn)動(dòng)軌跡，快插慢拔，確保振搗力能夠均勻地傳遞到混凝土的各個(gè)部位，不得出現(xiàn)漏振現(xiàn)象。每一振點(diǎn)的延續(xù)時(shí)間應(yīng)以混凝土表面呈現(xiàn)浮漿為判斷標(biāo)準(zhǔn)，此時(shí)表明混凝土內(nèi)部的氣泡已基本排出，各組分已達(dá)到較為密實(shí)的狀態(tài)。此外，振搗棒在振搗過(guò)程中應(yīng)插到上一層的澆筑面下 100mm 左右，這樣能夠使上下層商品混凝土更好地結(jié)合成一個(gè)整體，避免出現(xiàn)分層現(xiàn)象，進(jìn)一步提高混凝土結(jié)構(gòu)的整體性與穩(wěn)定性。

6.混凝土鋪攤厚度的確定：

商品混凝土的鋪攤厚度需要依據(jù)其和易性以及所用振搗器的作用深度進(jìn)行科學(xué)合理的設(shè)定。對(duì)于泵送商品混凝土，其鋪攤厚度一般不宜超過(guò) 500mm，這是因?yàn)楸盟突炷恋奶涠认鄬?duì)較大，流動(dòng)性較好，如果鋪攤厚度過(guò)大，在振搗過(guò)程中，下部混凝土中的氣泡難以順利排出，容易導(dǎo)致混凝土內(nèi)部氣泡聚集，影響混凝土的密實(shí)度與質(zhì)量。對(duì)于非泵送商品混凝土，由于其流動(dòng)性相對(duì)較小，鋪攤厚度則應(yīng)控制在不大于 400mm 的范圍內(nèi)。

在采用插入式振搗器時(shí)，為了確保振搗效果，原則上分層厚度不應(yīng)大于振搗棒長(zhǎng)度的 0.8 倍。這是因?yàn)槿绻謱雍穸冗^(guò)大，振搗棒在振搗過(guò)程中無(wú)法有效作用到整個(gè)分層厚度范圍內(nèi)的混凝土，導(dǎo)致下部混凝土振搗不密實(shí)，氣泡無(wú)法排出。合理的鋪攤厚度與分層厚度設(shè)置，能夠使混凝土在振搗過(guò)程中充分排氣，各組分均勻分布，形成密實(shí)穩(wěn)定的結(jié)構(gòu)，有效減少氣泡的產(chǎn)生與滯留。

7.振搗點(diǎn)間距與排列方式的規(guī)范：

在混凝土振搗過(guò)程中，振搗點(diǎn)的布局規(guī)劃對(duì)于確?；炷琳駬v均勻、無(wú)漏振現(xiàn)象以及氣泡順利排出具有至關(guān)重要的意義。通常情況下，插入式振搗器的振搗半徑在 45 - 75cm 之間，基于此，為了保證振搗效果的全覆蓋，插入間距應(yīng)嚴(yán)格限制在 60cm 以下，并且插點(diǎn)要均勻排列。這樣能夠使振搗力均勻地分布在混凝土澆筑區(qū)域內(nèi)，避免出現(xiàn)振搗盲區(qū)。

當(dāng)墻體厚度大于 250mm 時(shí)，振動(dòng)棒插點(diǎn)應(yīng)排成梅花式。梅花式排列方式能夠使振搗力在墻體內(nèi)部形成交錯(cuò)的作用區(qū)域，有效提高振搗效果，確保墻體混凝土內(nèi)部的氣泡能夠充分排出，尤其是在墻體厚度較大時(shí)，這種排列方式能夠更好地適應(yīng)墻體內(nèi)部結(jié)構(gòu)特點(diǎn)，使混凝土振搗更為密實(shí)。而當(dāng)墻體厚度小于等于 250mm 時(shí)，振動(dòng)棒插點(diǎn)排成一字形即可滿足振搗需求。通過(guò)合理規(guī)劃振搗點(diǎn)的排列方式與間距，能夠最大限度地發(fā)揮振搗設(shè)備的作用，提高混凝土振搗質(zhì)量，減少因振搗不當(dāng)而導(dǎo)致的氣泡滯留問(wèn)題，保障混凝土結(jié)構(gòu)的質(zhì)量與耐久性。
